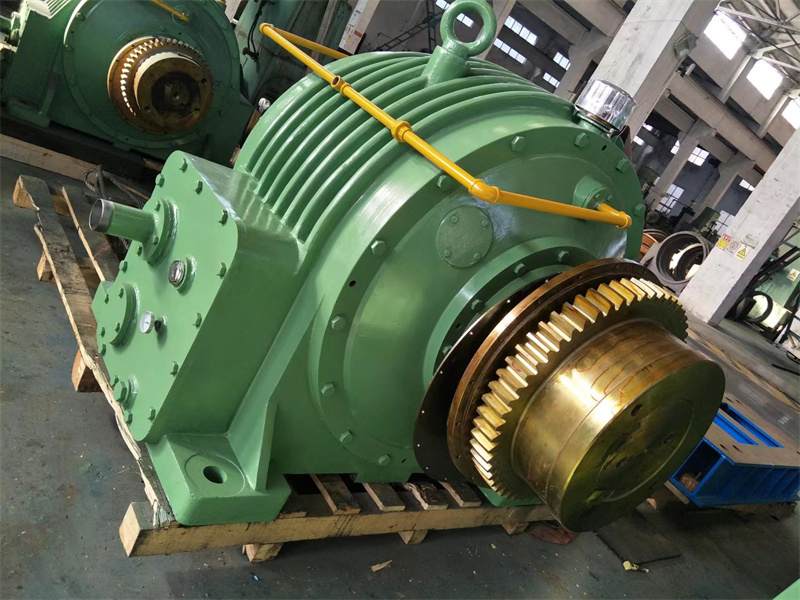

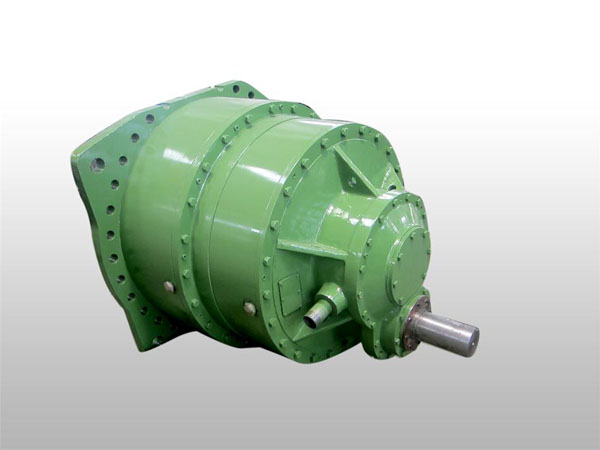

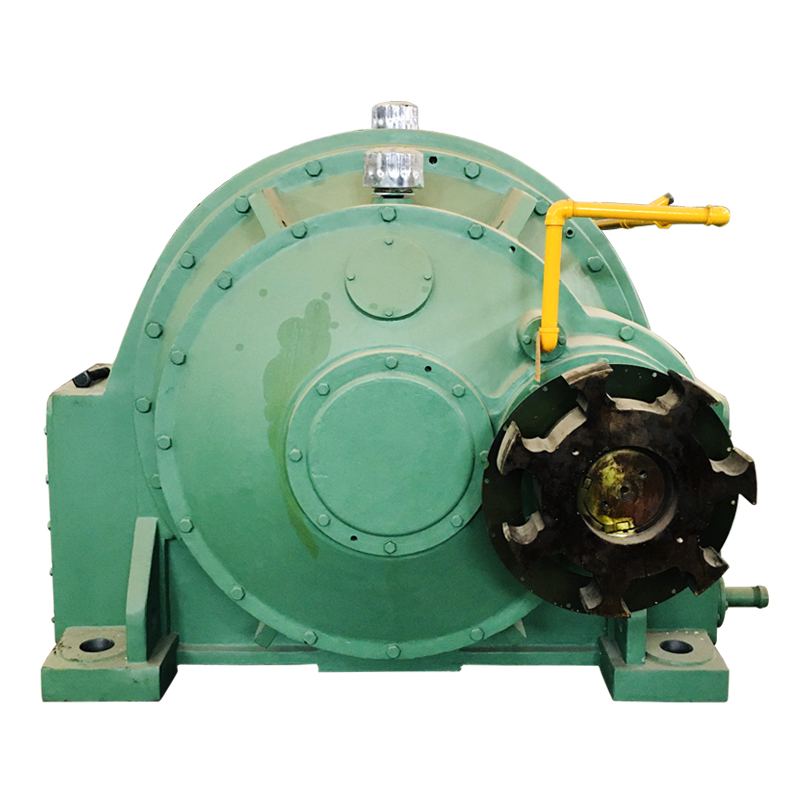

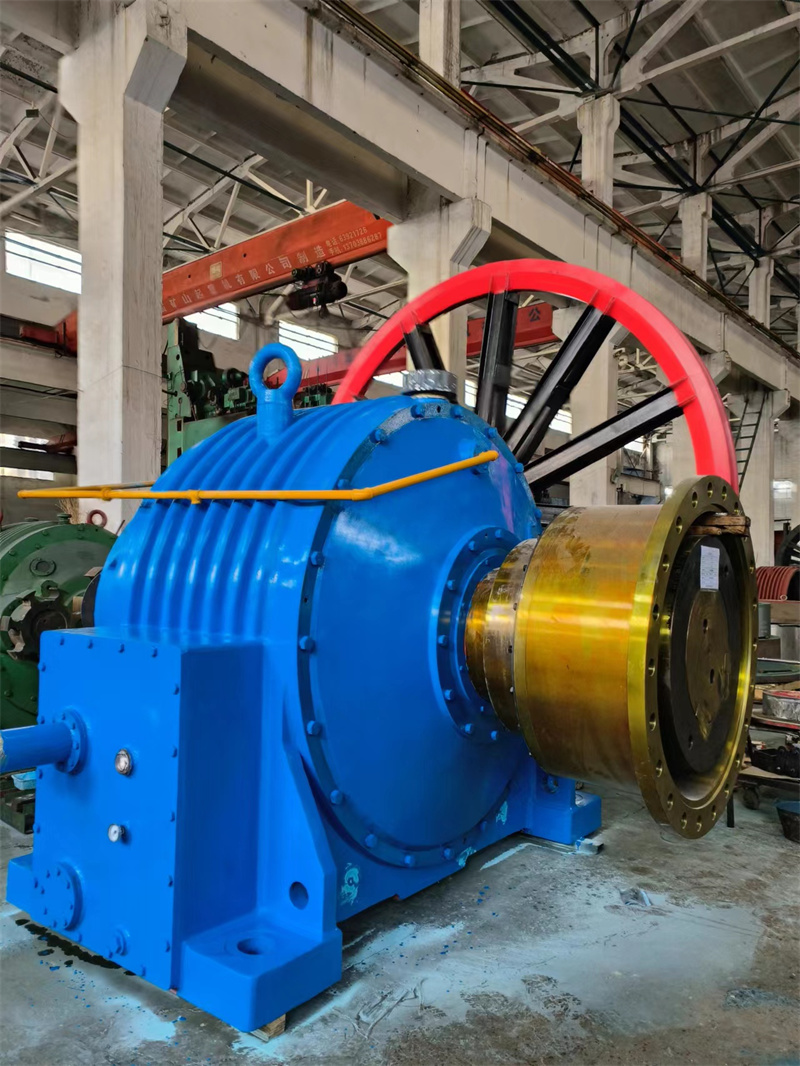

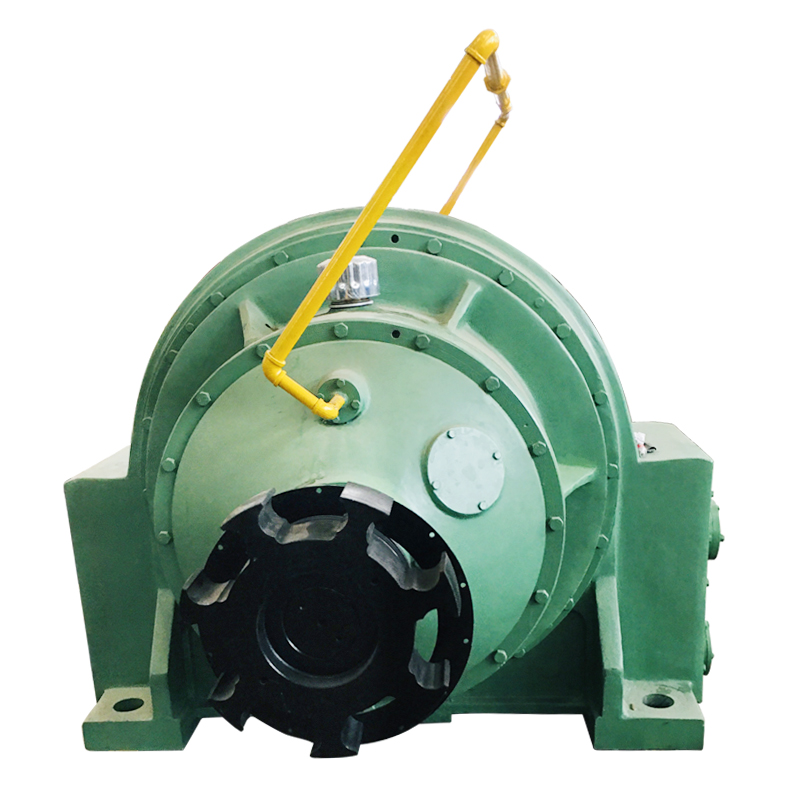

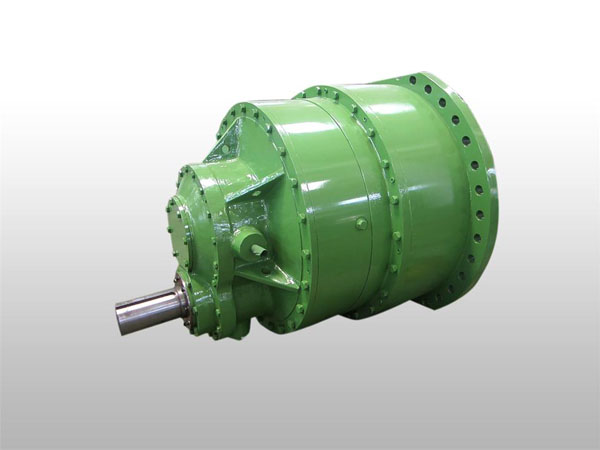

行星輪減速機

2024-01-17 17:37:42

產品簡介：

本產品已納入JB/T9043.2標準，屬低速大扭矩行星齒輪減速器，減速器的輸入轉數不大于1000r/min,工作環境溫度為-40-45度，低于8度時需增設加熱裝置，高于35度時需設冷卻裝置；可正、反兩向運轉。

應用范圍：

適用于礦山、冶金、化工、能源、建材、起重運輸?shù)刃袠I(yè),機械設備的主傳動和輔助轉動,如：礦井提升機、重型輸送機等等。

全國服務熱線：

13803885269/13592099723

在線咨詢

技術參數 產品介紹

行星輪減速機-技術參數

減速器型號	輸入轉數（r/min)	公稱傳動比	輸出轉數（r/min)	許用輸入功率（KW)	許用輸出轉矩（kn.m)	潤滑方式	潤滑油牌號
ZZD	100， 750， 500	3.15-9 10檔	317-56 30種搭配	59-60304	5.59-2835	集中循環潤滑	L-CKC22 0-320 中負荷工業 齒輪潤滑油
ZZDP		10-18 6檔	100-28 18種搭配	48-17824	16.21-1918
ZZL		16-45 10檔	11-63 30種搭配	19-11327	15.79-1918
ZZLP		50-125 9檔	4-20 27種搭配	7-3614	16.34-1978
ZZS		140-400 10檔	1-7 30種搭配	2-1305	15.19-2057

行星輪減速機 ZZD系列外形尺寸

型號	外形尺寸及中心高					重量
型號	L	B	H	H0	R	重量
ZZD355	974	748	594	280	280	545
ZZD400	1057	838	676	315	320	800
ZZD450	1122	912	746	355	350	949
ZZD500	1173	1042	868	400	405	1476
ZZD560	1366	1122	992	450	450	1851
ZZD630	1500	1268	1072	500	495	2520
ZZD710	1622	1366	1177	560	545	3412
ZZD800	1775	1540	1358	630	600	4683
ZZD900	1953	1700	1470	710	665	6582
ZZD1000	2184	1930	1644	800	765	8208
ZZD1120	2387	2204	1869	900	850	11453
ZZD1250	2618	2470	2060	1000	950	15795
ZZD1400	3067	2706	2267	1100	1035	20743
ZZD1600	3344	2946	2570	1250	1135	27313
ZZD1800	3644	3324	2742	1360	1290	37667

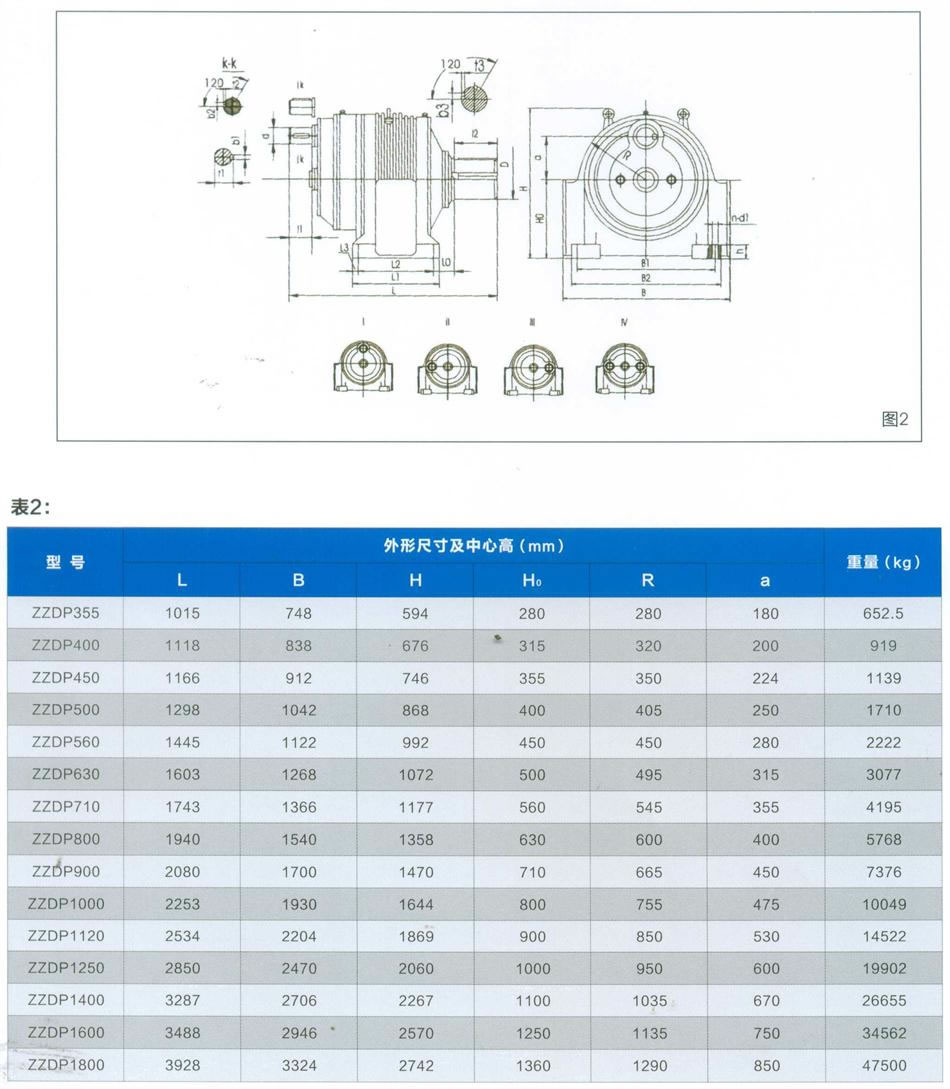

行星輪減速機 ZZDP系列外形尺寸

型號	外形尺寸及中心高						重量
型號	L	B	H	H0	R	a	重量
ZZDP355	1015	748	594	280	280	180	652.5
ZZDP400	1118	838	676	320	320	200	919
ZZDP450	1166	912	746	350	350	224	1139
ZZDP500	1298	1042	868	405	405	250	1710
ZZDP560	1445	1122	992	450	450	280	2222
ZZDP630	1603	1268	1072	495	495	315	3077
ZZDP710	1743	1366	1177	545	545	355	4195
ZZDP800	1940	1540	1358	600	600	400	5768
ZZDP900	2080	1700	1470	665	665	450	7376
ZZDP1000	2253	1930	1644	755	755	475	10049
ZZDP1120	2534	2204	1869	850	850	530	14522
ZZDP1250	2850	2470	2060	950	950	600	19902
ZZDP1400	3287	2706	2267	1035	1035	670	26655
ZZDP1600	3488	2946	2570	1135	1135	750	34562
ZZDP1800	3928	3324	2742	1290	1290	850	47500
